原位电池系列

电化学原位光学冷热台

编辑:  发布时间:2022-07-10 浏览:702

产品介绍:

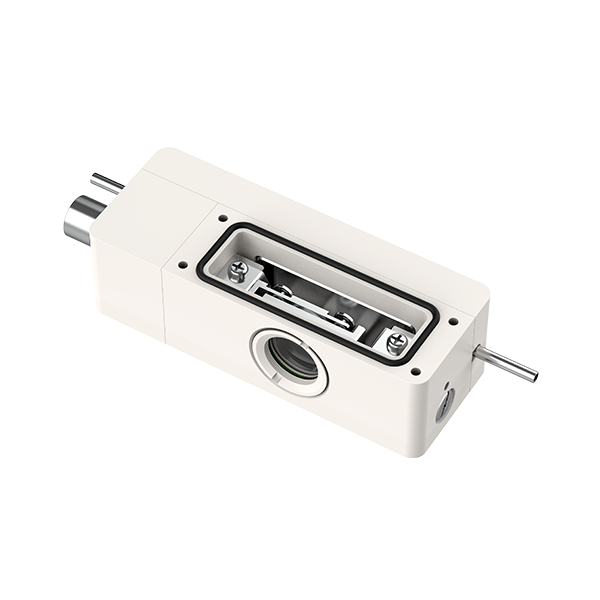

电化学原位光学冷热台(CH120-60-B)可以实现在锂电正负极材料的在不同温度下充放电过程中原位光学、光谱测试表征,
以观察充放电过程中电极材料所发生的结构、形貌变化和物相转变,精确揭示电池反应机理。
电化学原位光学冷热台实现同一个样品不拆装的情况下进行光学、光谱同时进行平面和立面表征。
为更好的匹配各类光学测试,可定制相应规格尺寸的各类光学窗片(石英玻璃、蓝宝石、氟化钙)和物镜距离。

主要特点:
1、温控范围宽,-60℃~120℃
2、温控精度高,±0.3℃;
3、升降温速度快,0℃~20℃/min,最大60℃/min;
4、冷热块体采用纯银质,制冷加热电解液,保证电极均温性;
5、液氮制冷,环境友好,无污染和泄露风险;
6、电极夹具采用卡槽式结构固定,外部装样,装样方便,安装/拆卸过程简单;
7、体积小巧,结构布局合理紧凑;
8、视窗低温气体吹扫设计,保证低温下视窗不结霜、不凝露,不影响测试观察;
9、整体外壳设置循环水冷系统,保证长时间测试过程外壳过冷或过热。
10、装置整体拆卸、组装极为方便快捷,各个电池组件易于清洁;
11、可重复使用,特殊密封结构,保证多次拆装的密封性;
12、整体采用PEEK材料加工,耐腐蚀性强。

产品参数:
1.★温控范围: -60℃~120℃
2.★温控精度 ±0.3℃,分辨率01℃
3.★控温速度 0~10℃/min
4.温控方式: PID
5.温度传感器: PT100
6.光路:反射光路
7.视窗材质:石英玻璃
8.★上盖视窗: 15*5mm(以实际尺寸为准)
9.★侧盖视窗:φ16mm(以实际尺寸为准)
10.★最小物镜距离:上盖(锂片断面)3.7mm;侧盖(锂片平面)4.5 mm
11.★最大样品尺寸:φ19mm
12.电极数量: 2个,φ2mm(可加装3电极)
13.★腔室:密封腔室,充满电解液
14.★安装固定:水平/侧向安装
15.台体尺寸:38*90*33.5mm(以实际尺寸为准)
