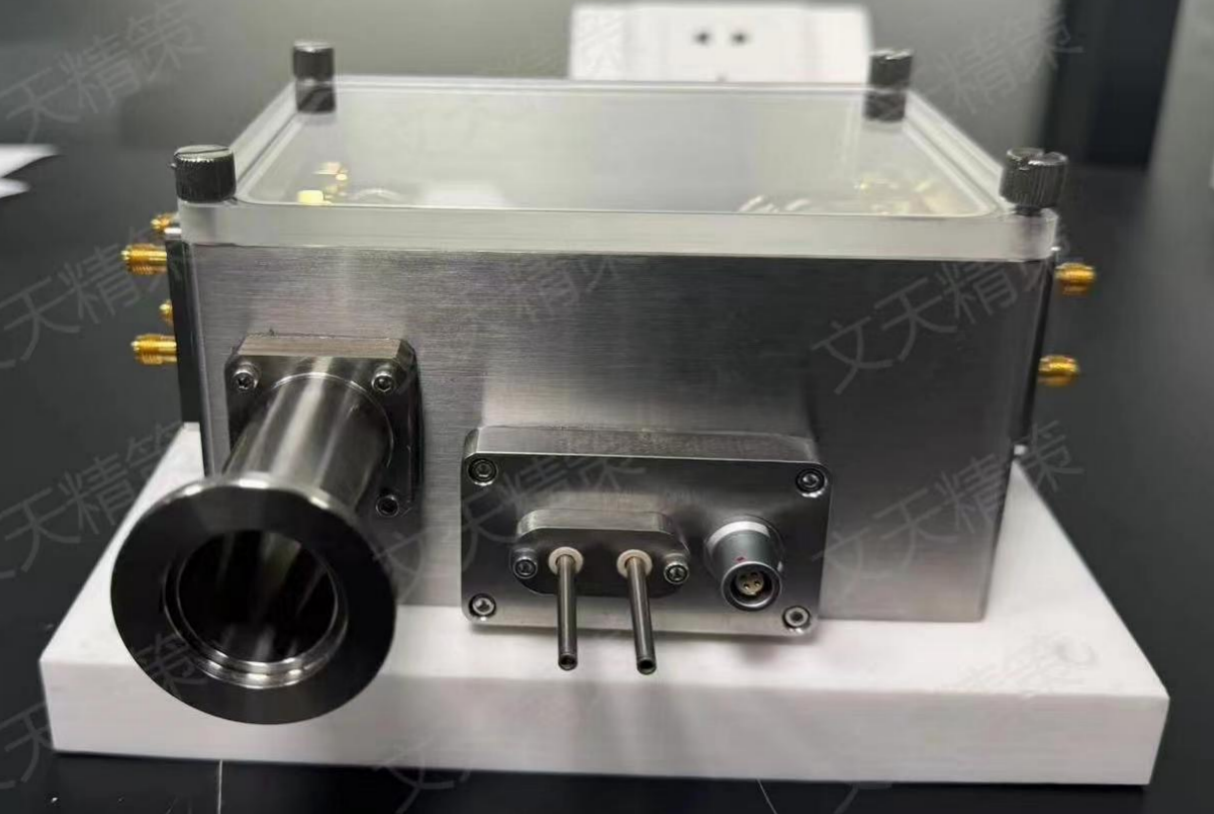

真空原位PCB测试冷热台是一种用于在不同温度和真空环境下评估印刷电路板（PCB）性能的设备。它能够精确控制PCB的温度，从极低温度到高温范围，并在真空环境中进行测试，模拟空间环境或排除空气对电子元件的影响。这种设备不仅用于可靠性测试、故障分析和设计验证，还确保在极端条件下的性能表现和稳定性。

一、主要特点

1.温度范围宽广：冷热台通常能够提供从极低温到高温的范围，允许用户测试PCB在各种温度下的行为。

2.真空环境：设备能够在真空或控制气氛条件下工作，模拟PCB在特殊环境中的性能表现。

3.快速升降温：提供快速的温度变化能力，以测试PCB在不同温度下的瞬态响应。

4.高精度控制：通过精确的温控系统，确保温度的稳定性和均匀性。

5.兼容性强：设计时考虑了与常规PCB测试设备的兼容性，使得测试流程更加便捷。

二、主要功能

1.温度控制：冷热台能够精确控制PCB的温度，通常可以在极低温度（例如-190°C或更低）到高温（例如+150°C或更高）范围内调节。这对于测试电子元件在极端温度条件下的性能至关重要。

2.真空环境：设备可以在真空环境下进行测试，这对于模拟空间环境或排除空气对电子元件的影响是必要的。在真空中，测试可以评估电子元件的热传导、热膨胀和其他性能。

3.原位测试：真空原位测试意味着在测试过程中PCB保持在原位，即设备的固定位置。这能够确保测试的准确性和重复性，特别是在需要长期稳定性能测试的场景中。

      三、应用场景

1.可靠性测试：用于评估PCB在极端温度和真空条件下的可靠性，帮助预测产品在实际应用中的表现和寿命。

2.故障分析：通过模拟实际工作环境中的极端条件，可以识别和分析潜在的设计缺陷或制造问题。
      3.设计验证：在产品开发阶段，通过这些测试可以验证设计是否符合预期的性能标准，并进行必要的调整。

      四、设备结构

1.测试区域：包括一个可调节的工作台，用于安装PCB，并能够在设定的温度和真空条件下进行测试。

2.冷却/加热系统：集成的冷却和加热系统可以提供所需的温度范围，以模拟各种工作环境。

3.真空系统：包括真空泵和相关设备，用于创建和维持所需的真空环境。
