1、研制背景

随着材料性能研究工作的逐步深入，当前的材料力学性能研究中，对于极限条件下材料力学性能的研究是很多研究者关注的领域。在众多极限条件研究中，高低温下力学性能的测量是很多研究者面临的难点。

对于需要提供低于-40℃的试验环境时，通常会选择液氮制冷的方式。目前常规的方案是使用液氮直接喷在试验箱箱体内部进行降温。这种方案：（1）温箱体积庞大，对安装空间要求高；（2）消耗液氮量大；（3）会在观察窗口内外凝结霜雾，无法通过视频引伸计/DIC等方式观测。

2、系统介绍

为了解决低温下拉伸变形的测量面临的难点，文天精策仪器科技（苏州）有限公司开发了高低温拉伸测试系统。该系统主体包含拉伸试验机冷热台、视频引伸计（或DIC）。

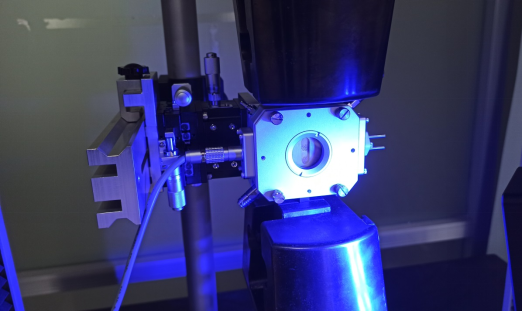

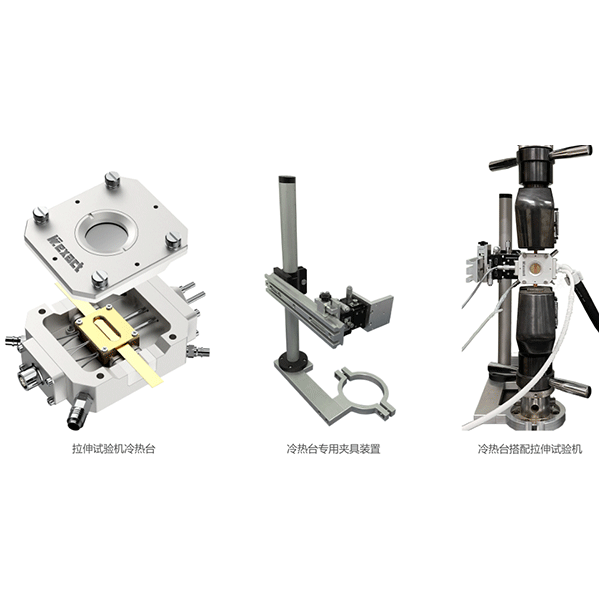

拉伸试验机冷热台，可将样品置于冷热台内，实现变温测试，适用各种材料。拉伸试验机冷热台支持在现有各种拉伸试验机上改造适配，无需额外购买低温箱。

视频引伸计（或DIC），通过非接触式的方式，获取试样在高低温下的变形，支持与试验机通讯，计算低温下材料的力学性能参数。

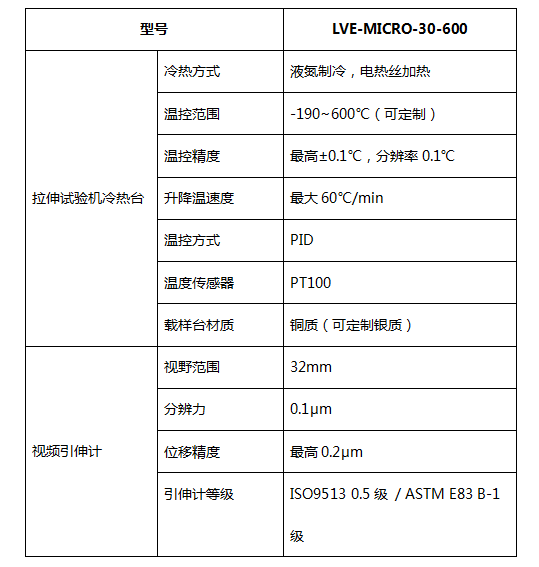

3、系统参数

4、系统特色

(1) 温控精度高，最高±0.1℃

(2) 升降温速度快，最大60℃/min

(3) 温控范围宽，从-190至600℃

(4) 低温下不起霜雾，可清晰观测记录

(5) 变形测量精度高，最高0.2μ.

(6) 具备实时记录变形照片功能

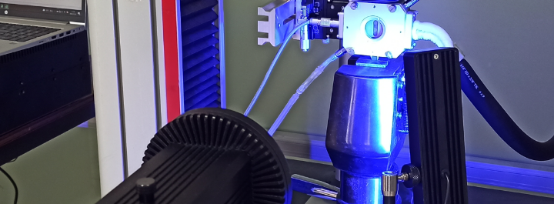

5、相关案例（-180℃低温变形测量）

（1）力学装置：原有国产拉伸机改造

（2）温度装置：拉伸试验机冷热台

（3）变形装置：视频引伸计（或DIC）

（4）试验过程：

n 夹持试样后，冷热台液氮制冷到-180℃，保温

n 开启视频引伸计系统

n 开始拉伸到试验结束，并获取变形数据

（5）测试结论：

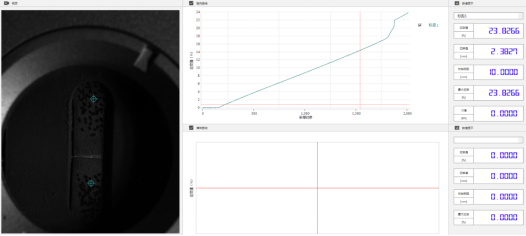

-180℃低温下，低温拉伸变形测量系统可精准获取试样的拉伸变形数据。
