高分子聚合物XTDIC原位拉伸分析

编辑:  发布时间:2024-06-18 浏览:54

高分子聚合物原位数字图像相关法(DIC)拉伸实验旨在通过结合DIC技术和拉伸测试,实时测量和分析聚合物材料在加载过程中的全场应变和变形行为。


一、实验目的

1. 高精度应变测量

2. 全场变形分析

3. 研究变形机制

4. 验证和改进理论模型

5. 优化材料和工艺



二、实验方法

1. 样品准备

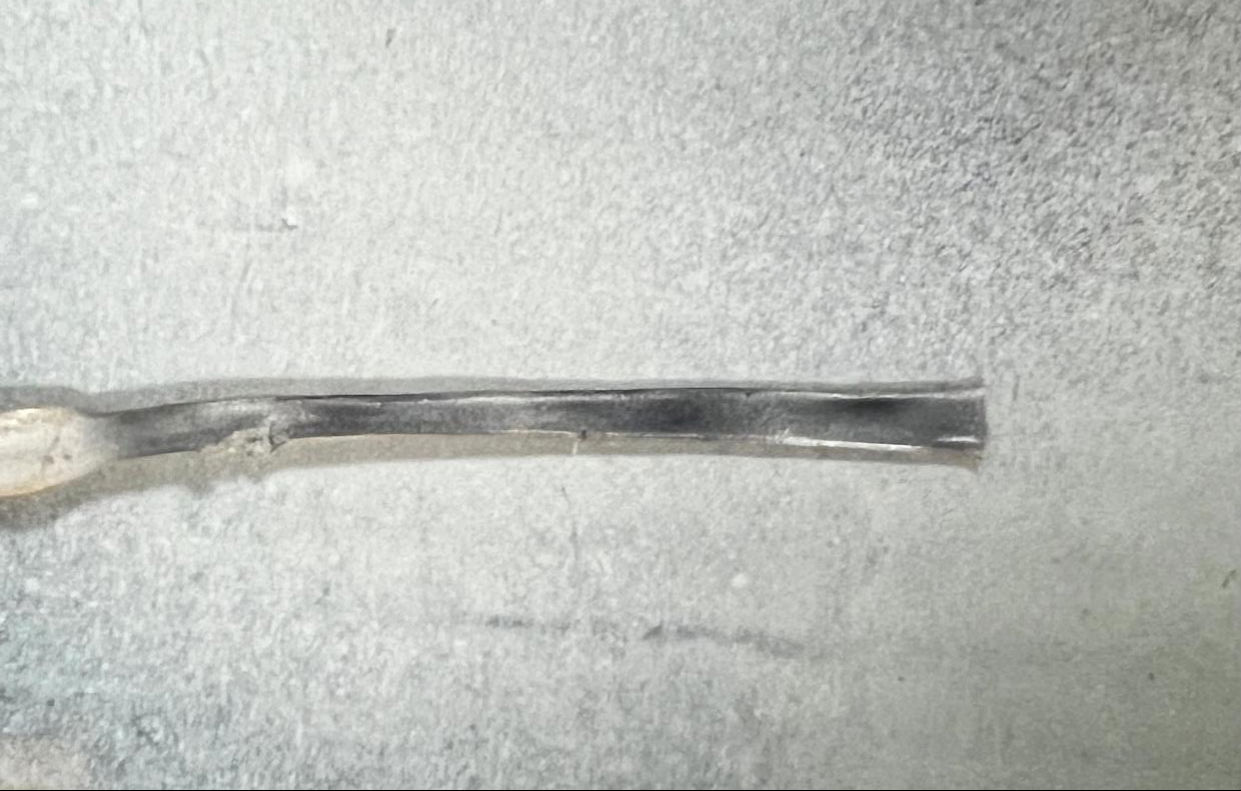

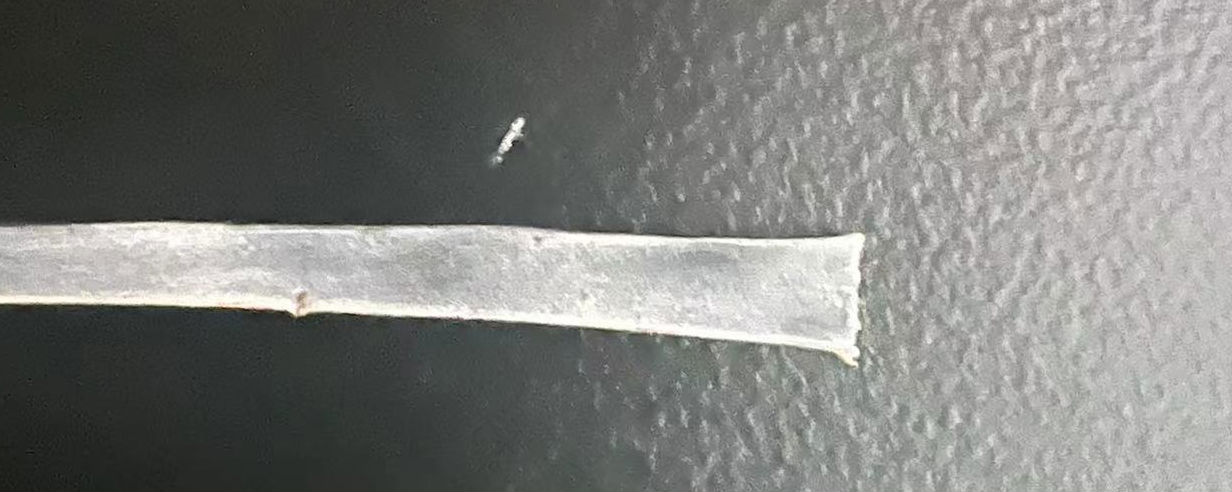

制备标准尺寸的聚合物试样,并在试样表面喷涂随机散斑图案,以便DIC分析。


2. 实验设备:

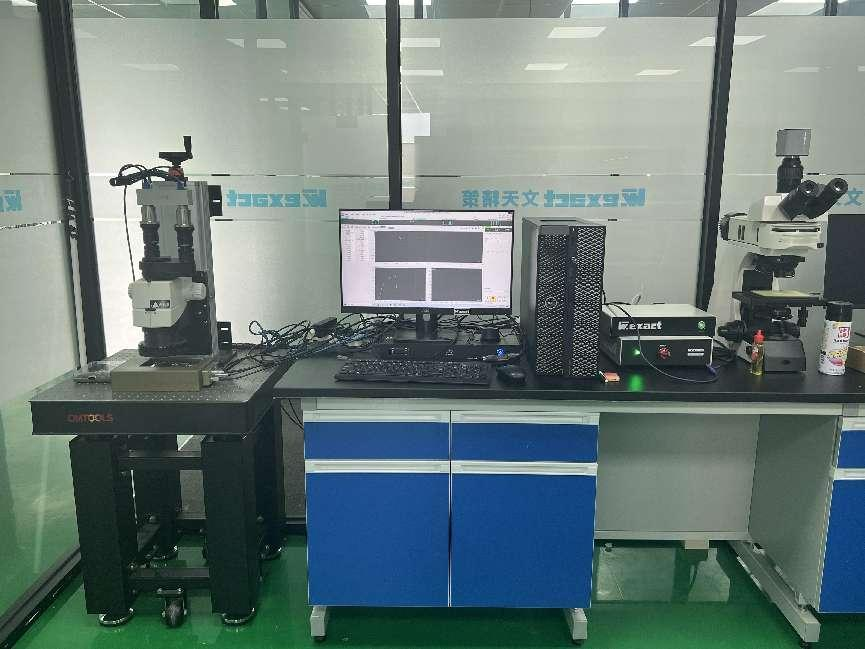

配备高精度的拉伸试验机和DIC系统,包括高分辨率相机和专业DIC软件。可能需要使用显微镜进行微观结构观察。

3. 实验过程

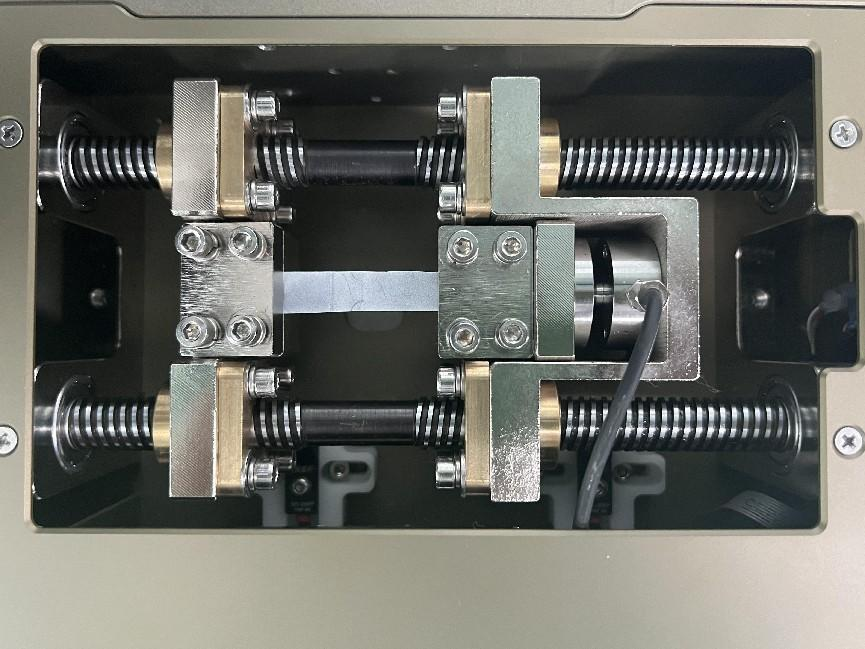

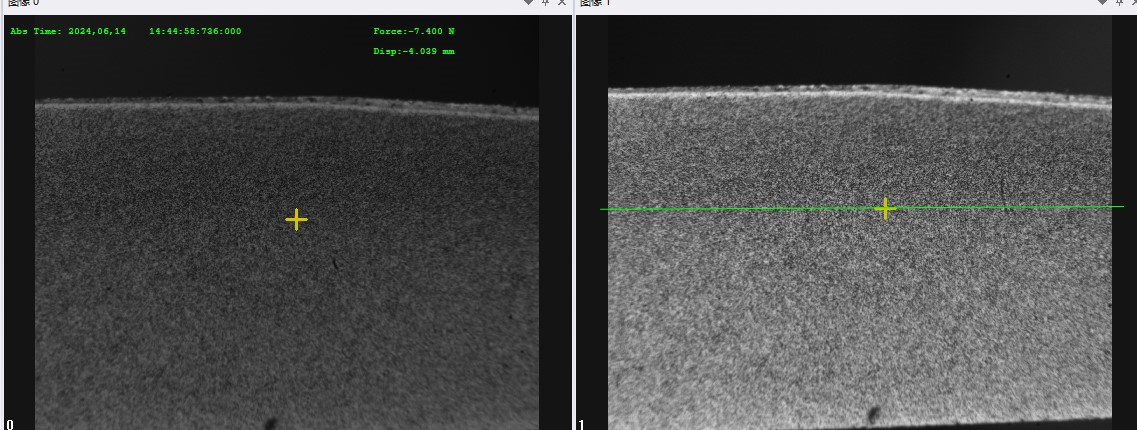

将样品安装在拉伸试验机上,并在拉伸过程中使用DIC系统连续拍摄样品表面图像。

同步记录拉伸过程中的载荷和位移数据。


4. 数据处理和分析:

实验过程采用双向拉伸,拉伸速度0.6mm/min。

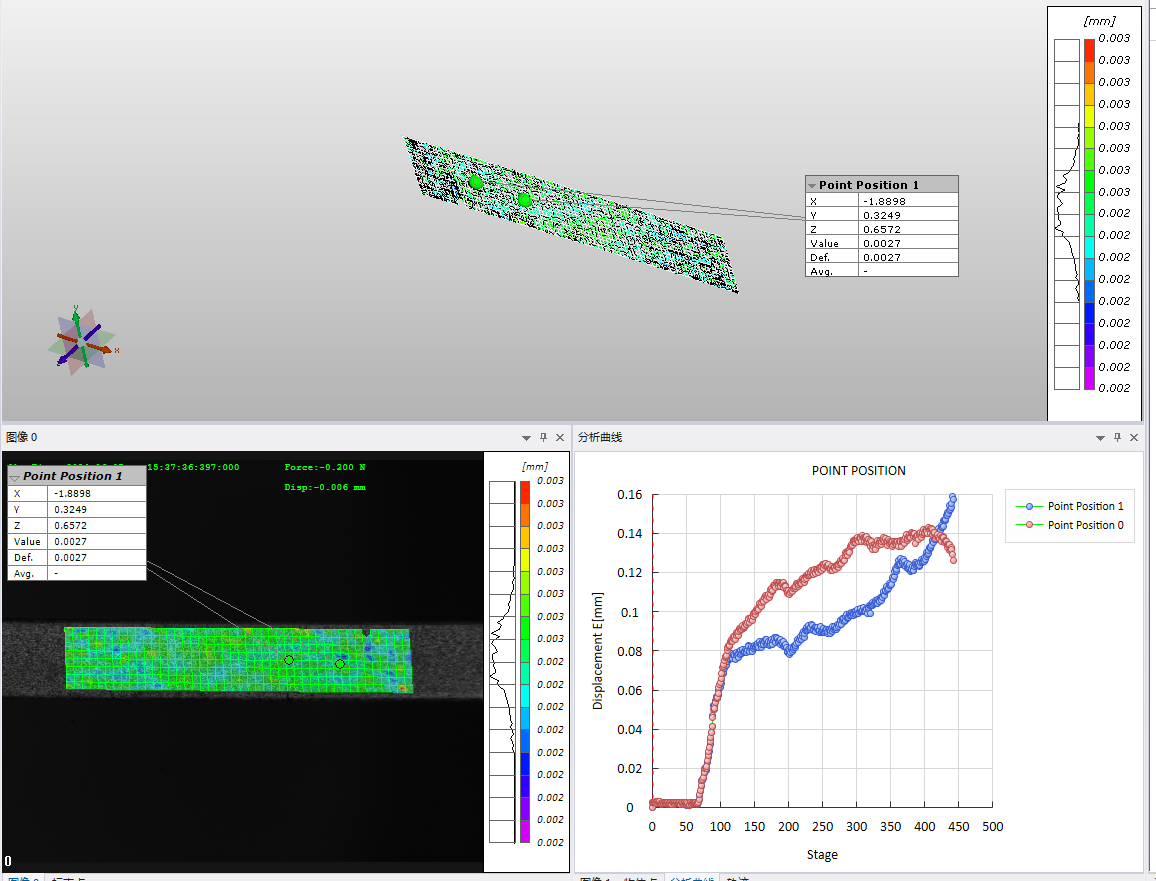

XYZ方向合位移位数据

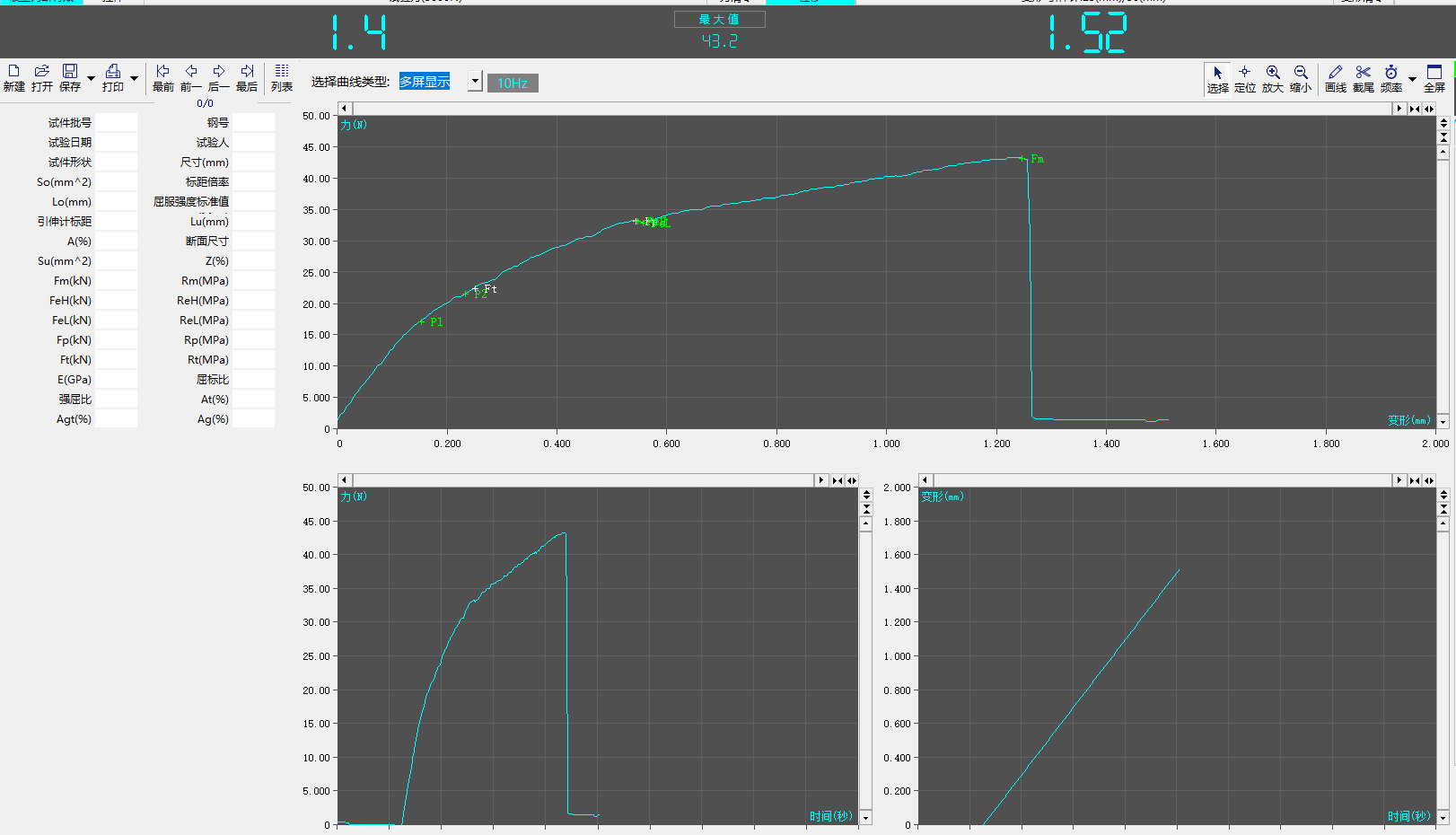

应力应变曲线


5. 结果讨论:

对比不同拉伸速率、温度等实验条件下的应变分布和变形行为。

讨论应力集中区域的成因及其对材料性能的影响,提出改进材料性能的策略。

通过高分子聚合物原位DIC拉伸实验,可以深入了解聚合物材料在复杂应力状态下的变形和失效机制,进而为材料的优化设计和应用提供科学依据。
