多种铁基金属XTDIC-原位拉伸分析

编辑:  发布时间:2024-06-18 浏览:230

拉伸铁基金属配合数字图像相关法(DIC, Digital Image Correlation)的实验目的是通过结合拉伸实验和DIC技术,精确测量铁基金属材料在加载过程中的全场应变分布和变形行为。



一、实验目的:

1. 高精度应变测量

2. 全场变形分析

3. 研究微观结构与宏观力学行为的关系

4. 优化材料和工艺



二、实验方法:

1. 样品准备:

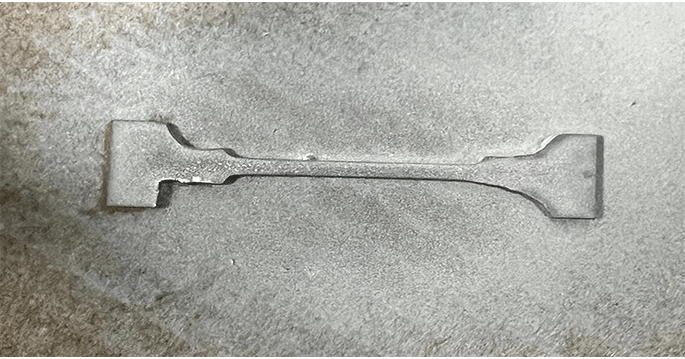

制备标准尺寸的铁基金属试样,并在试样表面喷涂随机散斑图案,以便DIC分析。

2. 实验设备:

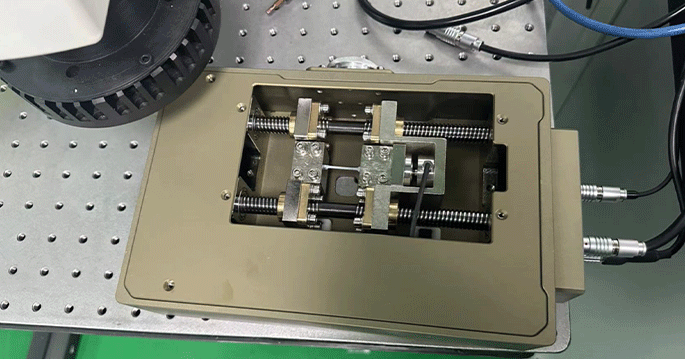

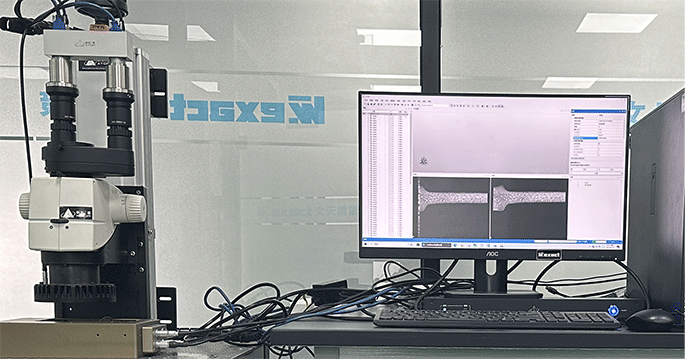

配备高精度的拉伸试验机和DIC系统,包括高分辨率相机和专业DIC软件。

使用扫描电子显微镜(SEM)或透射电子显微镜(TEM)进行微观结构观察。

3. 实验过程:

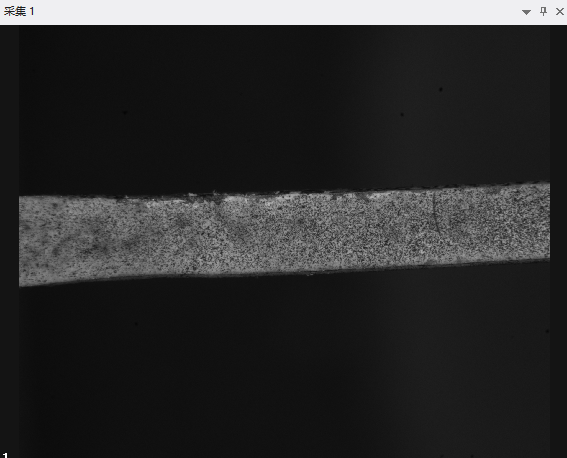

在拉伸试验过程中,使用DIC系统连续拍摄样品表面图像。

同步记录拉伸过程中的载荷和位移数据。


4. 数据分析:

实验过程采用双向拉伸,拉伸速度0.6mm/min。

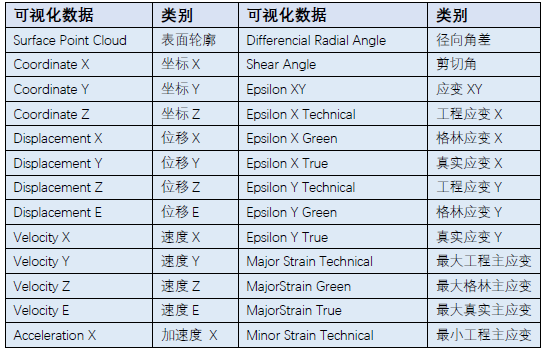

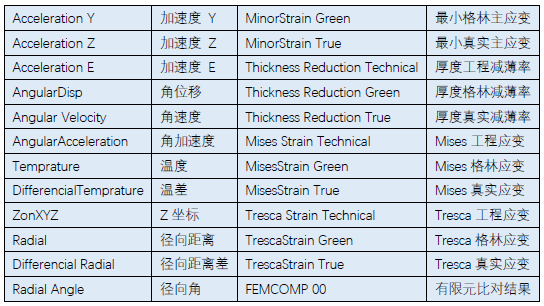

XYZ方向合位移位数据

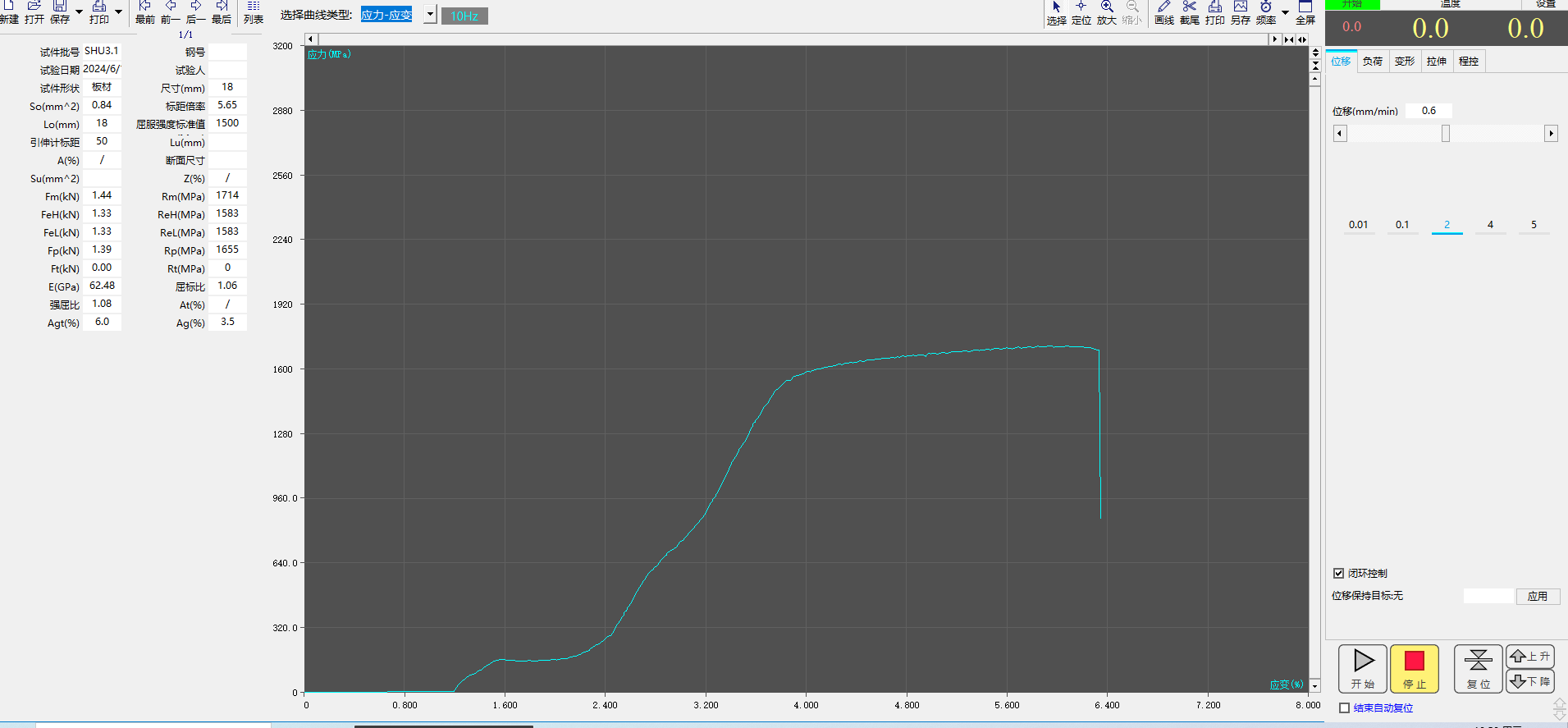

0号点和1号点应力应变曲线


5. 结果讨论:

对比不同拉伸速率、温度等实验条件下的应变分布和变形行为。

讨论应力集中区域的成因及其对材料性能的影响,提出改进材料性能的策略。
